JR-ARC-TF配電柜溫升監測防爆系統由JR-ARC-MT測溫型饋線弧光主控單元、JR-ARC-WT無線測溫單元及JR-ARC-UP紫光弧光探測器組成，系統全面監測開關柜在發生故障前溫度變化情況提前預警，并在發生弧光故障時,10ms內切除系統故障點，將弧光事故對開關柜設備的危害降到較低,全面實現開關柜溫升預警防爆功能。

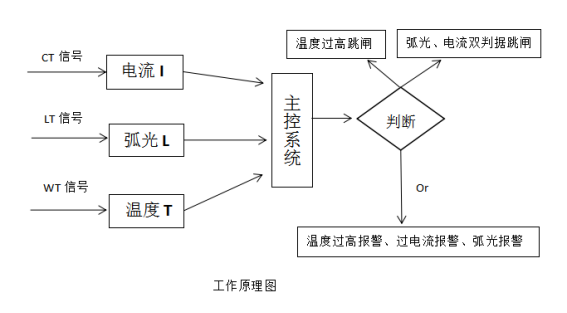

JR-ARC-MT測溫型饋線弧光主控單元可接入由放置在電纜室內的JR-ARC-UP紫外弧光傳感器傳來的電弧光信號、JR-ARC-WT無線測溫單元傳來的溫升信號以及CT電流信號。

主控單元通過無線測溫單元傳來的實時溫升信息，當溫度達到預定預警值時進行聲光報警，如過程中未發生弧光故障，也可通過設置超溫跳閘功能發出跳閘指令。溫升監測的過程中若發生電弧光故障，主控單元以弧光故障為優先保護邏輯，發生保護動作判據為故障時需產生兩個條件：弧光和過電流。

當同時檢測到弧光和電流增量時發出跳閘指令信號；當只檢測到孤光或者電流增量時發出報警信號，并不會發出跳閘指令。

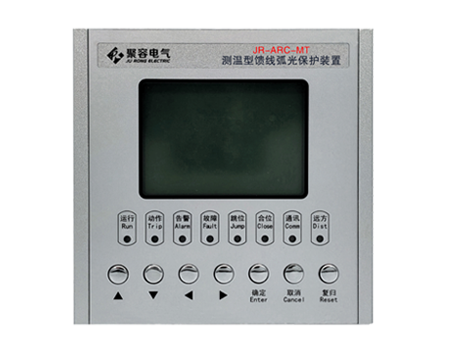

● 人機界面好

全漢化液晶顯示，人機界面清晰易懂，操作整定非常方便。

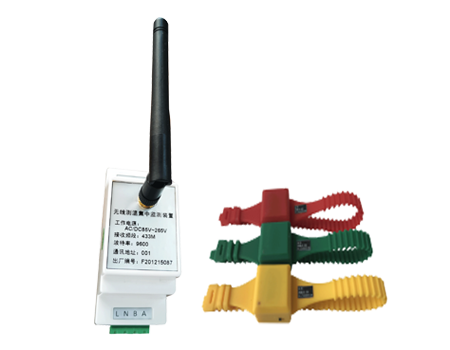

● 無源無線溫度傳感器

實現開關柜電纜及觸點溫度在線監測，溫度傳感器采取自取電技術。不需要更換電池。終身免維護。

● 溫度監測實時報警

開關柜溫度在線采集，可實時監測開關柜內溫度變化，可通過設置進行“高溫預警”“超溫跳閘”功能。實現開關柜由事故后處理到事故前預防轉變，大大的提高供電可靠性。

● 開關柜弧光保護

在開關柜內安裝紫光弧光傳感器，檢測紫外光，對可見光不響應，弧光傳感器正對各連接點，用于檢測電弧光信號。當發生弧光時，可迅速切除故障電源，將弧光對設備的危害降到最低。

● 邏輯可編程功能

整個系統保護動作邏輯可由“溫度”、“電流”、“弧光”三個判據進行任意組合或單獨邏輯編程；通過測溫裝置溫度達到預定報警值時提前預警，如來不及處理發生弧光故障時切除故障點；如未發生弧光故障，溫度過高也可設置切除故障點。

● 電流溫度曲線實時分析

通過系統的曲線繪制功能,將采集到的電流數據和溫度數據實時繪制成對比曲線,曲線可實現越限變色、伸縮、平移等分析功能，可逐條顯示也可多條組合顯示。用戶可以直觀的觀察到開關柜事故前后的溫度與電流的動態情況,客觀有效的進行事故分析。

● 數據備份存儲

完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持，便于系統運行分析及事故分析。

● 遠程通訊

配備RS485通信接口，并集成了MODBUS標準通信規約，可以連接用戶自己的后臺監控系統，也可以為客戶定制后臺監控系統，實現遠程監控。
