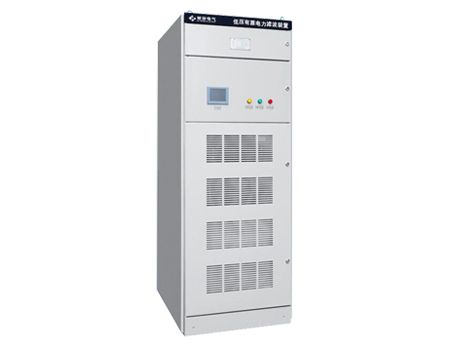

隨著大量非線性電力設備(如整流器、變頻器、UPS、電梯、空調、節能燈、 復印機、計算機、家用電器等)的應用，會在電力系統中產生大量的諧波污染，這種非線性負載就是諧波源，而諧波源中大部分諧波次數和諧波含量，都隨著負載或系統的變化而改變，傳統的無源濾波技術已難以滿足動態變化的濾波要求。JR-APF有源電力濾波器是我司自主研制推出的全數字消諧設備，該裝置基于高速的濾波補償技術，消除各種形式的諧波，可應用于各種諧波污染的工況，尤其適用于快速變化的負載。具有響應速度快、濾波范圍廣、濾波效果高、不受系統參數影響等特點，達到改善用電質量，降低電網損耗、提高供電利用效率和帶載能力的目的，是理想的濾波產品。

● 模塊化設計，任意模塊故障不會影響其它模塊的正常工作，提高了整機設備的可靠性；能實現多臺直接并聯運行的平滑擴容。多臺擴容時采用主從控制方式；多臺模塊并聯時，所有模塊能共用一套電流互感器；

● 可同時濾除2-50次以下的奇次諧波電流，可根據需要設定需要13種濾波的諧波次段。當負載電流畸變率＞20%時，濾除率不低于85%；負載電流畸變率＜20%時，濾除率不低于75%；無功補償可使功率因數達到1；可校正三相電流不平衡到完全平衡；

● 采用進口品牌第五代IGBT，能自動根據負載的諧波電流調整輸出，動態濾波；

● 采用美國Xilinx軍工級FPGA控制芯片，運行速度快、可靠性高；

● 采用分層設計，粉塵雨露不會附著在電路板上，適應惡劣工況下的使用；

● 濾波、補償無功、補償三相不平衡可單選或多選，并可設置功能的優先次序；

● 采用滑動窗迭代DFT檢測算法，計算速度快，瞬時響應時間小于0.1ms,裝置補償全響應時間小于20ms；

● 輸出濾波采用LCL結構接入電網，自身的高頻載波不會回饋到電網，對配電系統中其他設備沒有干擾；

● 具備完整的保護功能，包括過壓、過流、過熱、短路等完備保護功能，同時具備系統自診斷功能；

● 具有軟啟動控制回路，避免啟動瞬間過大的突入電流，限制該電流在額定范圍之間；

● 采用可靠的限流控制環節，當系統中的待補償電流大于裝置的額定容量時，裝置能夠自動限流在100%容量輸出，維持正常工作，不會出現過載燒毀等故障；

● 主電路采用三電平拓?fù)浣Y(jié)構，輸出波形質量高，開關損耗低；

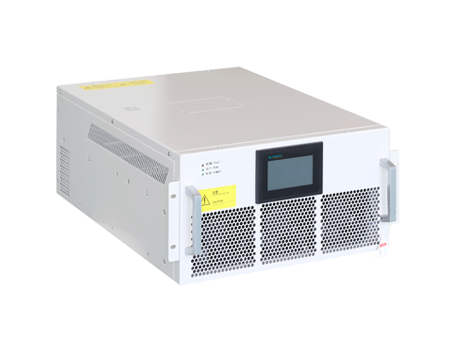

● 壁掛式模塊自帶4.3觸摸屏，可進行參數設置、參數查看、狀態查看、事件查看等操作。機架式模塊安裝在柜體內，可采用高清晰7英寸觸摸屏集中監控，操作方便，屏幕實時顯示系統和裝置運行參數，并且具有故障報警功能；

● 為用戶節省空間,600mm寬的柜體最大功率為450A，800mm寬的柜體的大功率可達900A。
